Équipements et matériels


Horloges pilotes

Illustration du boîtier d'horloge pilote à microcontrôleur HP 100

Horloge pilote de programmation à microcontrôleur


Pièce maîtresse d'un système horaire, cette horloge assure le pilotage d'horloges réceptrices, ainsi que la commande d'évènements. Dotée d'une base de temps à quartz précise, elle peut néanmoins être synchronisée par radio DCF ou satellite GPS. Il existe deux versions :

L'une, multi-usage, pour écoles, usines, bureaux, hôpitaux :

  • Emission vers les horloges réceptrices.
  • 6 circuits de programmation (sonneries de cours, chauffage, machines, éclairage...)

L'autre, pour les églises et édifices :

  • Emission vers les cadrans monumentaux
  • Sonneries horaires (heures, demies, quarts, westminster)
  • Angélus, Glas tinté, Messes tintées
  • Eclairage cadrans par circuit spécial
Photo du boîtier d'horloge pilote HP 100
Illustration de l'horloge pilote HN 50

Horloge pilote

Horloge pilote HN50 HN 50


Cette base de temps à quartz est conçue pour les applications simples avec un seul cadran ou quelques horloge, avec la possibilité de déclencher des sonneries de fin de cours. Dotée d'une base de temps à quartz précise, elle peut néanmoins être synchronisée par radio DCF ou satellite GPS.

Photo de l'horloge pilote HN 50
Illustration antenne DCF pour synchronisation d'horloges

Antennes DCF/GPS


Ces antennes optionnelles permettent de synchroniser nos horloges pilotes afin de garantir l'heure officielle.

Photo d'antenne DCF

Minuteries de cadran et récepteurs

Illustration minuterie de moyens cadrans

Minuterie de moyens cadrans

MR 6


  • D1D2 : 3 fils en va-et-vient (220VAC)
  • RS : 2 fils impulsions 24V minute polarisées
  • DMS : 1/2 minute série ou 24V polarisées
  • Axe minute et canon 12H en acier inoxydable
  • Paliers en matériaux composites sans lubrification
  • Siettes en aluminium massif
  • Platines, nez et écrous de serrage en acier zingué bichromaté
  • Capot en ABS thermoformé
  • Température de fonctionnement : -30° à +60°
  • Utilise le même moteur que les MR10

Versions :

  • Normale, simple face
  • DF : Double-Face un seul moteur entraîne 2 faces
  • Options : Long canon : longueur du canon sur demande
Photo de minuterie de moyens cadrans
Illustration cadran de diamètre moyen

Cadrans jusque diam. 2,5 m

MR 10/12


  • 4 fils télésect (220 volts) à recalage horaire
  • 3 fils en va-et-vient (220 volts)
  • 2 fils 24 volts polarisés
  • Paliers en matériaux composites et pignons en acier taillé
  • Siettes en aluminium massif
  • Platines en acier zingué bichromaté
  • Nez fileté et écrous de serrage en aluminium
  • Capot étanche en ABS thermoformé

Minuterie électrique ou mécanique

Diam. maxi cadran :

  • MR 10, MM 10 : 2 m
  • MR 12, MM 12 : 2.50 m
Photo de cadran à diamètre moyen
Illustration de minuterie pour aiguilles lumineuses

Pour des aiguilles lumineuses

MR 12 LUM


  • 4 fils télésect (220 volts) à recalage horaire
  • 3 fils en va-et-vient (220 volts)
  • 2 fils 24 volts polarisés
  • Axe minute et canon 12H en acier inoxydable
  • Paliers en matériaux composites et pignons en acier taillé
  • Siettes en aluminium massif
  • Platines en acier zingué bichromaté
  • Nez fileté et écrous de serrage en aluminium
  • Capot étanche en ABS thermoformé

Minuterie électrique ou mécanique

Diam. maxi cadran : MR12 LUM, MM12 LUM : 2,00 m

Photo de minuterie pour aiguilles lumineuses
Illustration cadran de grand diamètre

Cadrans jusque diam. 4,5 m

MR 20


  • 4 fils télésect (220 volts) à recalage horaire
  • 3 fils en va-et-vient (220 volts)
  • 2 fils 24 volts polarisés
  • Axe minute et canon 12H en acier inoxydable
  • Paliers en matériaux composites et pignons en acier taillé
  • Siettes en bronze massif
  • Platines en acier zingué bichromaté
  • Nez fileté et écrous de serrage en aluminium
  • Capot de protection

Minuterie électrique ou mécanique

Diam. maxi cadran : MR20, MM20 : 4,50 m

Photo de cadran de grand diamètre
Illustration moteur d'horloge pour cadrans

Un seul moteur pour plusieurs cadrans

RMD


  • 4 fils télésect (220 volts) à recalage horaire
  • 3 fils en va-et-vient (220 volts)
  • 2 fils 24 volts polarisés
  • Axes en acier inoxydable
  • Palier en matériaux composites et pignons en fonte taillée
  • Entraînement par roue en vis sans fin
  • Capot de protection étanche en tôle laquée
  • Fermeture rapide
Diam. maxi en fonction du nombre de cadrans
Nombre de cadrans 1 2 3 4
RMD 2,50 m 2,20 m 2,00 m 1,80 m
RMDR 4,00 m 3,50 m 3,20 m 3,00 m
Photo de moteur pour cadrans d'horloges

Cadrans

Illustration cadran disque pour grande horloge

Cadrans disques


  • Dimensions standard : de 700 à 2000 mm
  • Cadrans standard : altuglas - blanc ou ivoire - épaisseur de 4 mm, ou bien tôle émaillée. Cercle nécessaire pour maintenir les cadrans (sauf s'ils sont appliqués sur une surface plane). Au-delà de 1,50 m de diamètre, ils sont intégrés à la structure du cadran
  • Réalisation de tout autre graphisme ou matériau, finitions et dimensions selon spécifications de l'architecte.
Photo de cadran disque à fond rouge
Cadran d'horloge de clocher Loire
Illustration cadran d'horloge type squelette

Cadrans squelettes


  • Diamètres extérieurs standards : de 500 à 1800 mm
  • Réalisation en duralinox peint ou anodisé or
  • Cercle support dans plots pour fixation au mur
  • Réalisation de tout autre graphisme ou matériau, finitions et dimensions selon spécifications de l'architecte.
Photo de d'horloge sur façade en brique rouge
Schéma des cadrans historiques déjà installés par Huchez

Aiguilles

Illustration d'aiguilles de cadran d'horloge de clocher

Aiguilles


  • Fabrication en duralinox, avec renfort riveté, laque noire en standard
  • Réalisation de tout autre graphisme ou matériau, finitions et dimensions selon spécifications de l'architecte.
  • Eclairage en option
Cadran horloge avec chiffres arabes
Schéma des types d'aiguilles possibles pour les cadrans d'horloge

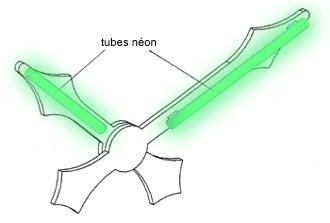

Illustration d'aiguilles d'horloges de clocher avec éclairage

Tintements de cloches

Illustration de marteau à électro-aimant pour horloge

Marteau à électro-aimant


Ce marteau est utilisé pour tinter les cloches, lors des sonneries horaires : heures, demies, quarts, Westminster, les sonneries de glas ou d'angélus, ou à chaque fois qu'un tintement est nécessaire. Dans chacun de ces cas, la cloche reste immobile et la masse du marteau vient frapper la cloche à l'extérieur.

Le marteau à électro-aimant est mieux adapté aux plus petites cloches et aux carillons, plutôt que le marteau à moteur. Ce marteau est commandé électriquement par une horloge pilote, un distributeur de glas ou un combinateur d'angélus, selon le cas.

  • Masse en acier doux, sphérique
  • Vis de butée avant et arrière avec amortisseur caoutchouc
  • Boite de raccordement électrique étanche (longueur de câble libre)
  • Contacteur redresseur fourni
  • Corps en acier laqué
Réf. Masse de la cloche en Kg A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) Diam. Intensité (A) Poids (Kg)
Eh2 <70 155 60 175 80 75 40 80 410 9 2 5
EH3 70 à 200 170 60 190 80 95 50 100 420 11 2,5 6
EH4 200 à 560 190 100 210 120 125 70 120 500 11 3 12
Photo de marteau à électro-aimant pour clocher
Vue de face et de profil de marteau à électro-aimant pour clocher
Illustration de marteau à moteur

Marteau à moteur


Ce type de marteau est utilisé plus spécifiquement pour les grosses cloches, lors des sonneries horaires : heures, demies, quarts, Westminster, les sonneries de glas ou d'angélus, ou à chaque fois qu'un tintement est nécessaire. Dans chacun de ces cas, la cloche reste immobile et la masse du marteau vient frapper la cloche à l'extérieur. Ce marteau est commandé électriquement par une horloge pilote, un distributeur de glas ou un combinateur d'angélus, selon le cas.

  • Masse en acier doux, sphérique
  • Vis de butée avant et arrière avec amortisseur caoutchouc
  • Livré avec contacteur séparé
Réf: Masse de la cloche en Kg Intensité sous 220V tri (A) Intensité sous 380 tri (A) Intensité sous 220V mono (A) Poids marteau (Kg)
T1 <500 9,20 5,30 8 25
T2 500 à 1200 9,20 5,30 8 27
T3 1200 à 1800 9,20 5,30 8 30
Photo de marteau à moteur pour cloche
Mesures des éléments constituant un marteau à moteur
Illustration marteau à came

Marteau à came


Ce marteau permet d'actionner une martellerie mécanique, intérieure ou extérieure, à l'aide d'un câble de tirage. Il est destiné plus particulièrement au tintement des cloches jusqu'à 200 Kg environ

Caractéristiques principales :

  • Moteur frein 230V monophasé 2,5A
  • Dimensions hors tout : L365 x l180 x H235 mm
  • Poids : 10 kg
  • Etanchéité : IP44
Photo de marteau à came pour cloches d'église

Moteurs de volée

Illustration moteur de volée

Moteurs de volée


Ces moteurs sont utilisés pour mettre en volée les cloches, lors d'évènements réguliers, en particulier l'angélus et éventuellement les messes automatiques ou occasionnellement pour les messes, baptêmes, communions, mariages, et autres célébrations heureuses.

Ces moteurs permettent la mise en volée selon différents balancements (lancé franc, rétro-lancé, ou encore rétrograde).

Différents modèles sont disponibles selon la masse de la cloche.

Ces moteurs de volées sont commandés par l'horloge pilote HP100 ou bien manuellement grâce au tableau de commande série TC.

Photo de moteur de volée pour cloches d'église

Beffroi

Illustration Beffroi

Beffroi


Le beffroi est une charpente de bois conçue pour isoler les murs de pierre des cloches. Il est constitué d'un entrelacement complexe de croix en chêne et repose sur un rebord en pierre dépassant des murs intérieurs de la tour.

La charpente du beffroi est étudiée et calculée pour chaque site en fonction du poids des cloches, du type de volée, de la place disponible dans le clocher...

Lorsque les cloches sonnent, le matériau et la structure du beffroi, plus indulgent absorbe les vibrations. Si les cloches étaient reliées directement à la pierre, leurs vibrations dangereuses affaibliraient les murs qui finiraient par s'écrouler.

Fabrication traditionnelle en bois de chêne avec assemblages tenon-mortaise et embrèvement, chevilles bois, X de contreventement entaillés à mi-bois...

Photo d'Installation de Beffroi
